同層排水的應用探討 摘要：同層排水在建筑室內排水領域是個嶄新的技術。它具有使用、安裝、維修、裝修和改 造方面的優越性，有效的提高了排水系統的衛生安全條件，解決了衛生間排水對環境衛生的 影響，很好的滿足了酒店、賓館、中高檔住宅等現代化建筑對環境、衛生、噪音等方面的高 要求。唐山首郡項目為中高檔住宅也采用了這種排水形式。希望通過對本工程同層排水的應 用探討，能為奮斗在建筑給排水前沿的同仁們起到參考、借鑒的作用，在今后的施工中更好 的發揮同層排水的優越性，把其廣泛的推廣出去。 關鍵詞：同層排水、施工工藝、沉箱式 1前言： 本項目建筑總面積50000m2，建筑層數為地下兩層地上十一層，本工程排水體制全部 采用同層排水。隨著社會發展，人們生活水平的不斷提高，人們對廚房、衛生間這種 獨立私密的空間提出了越來越高的要求，傳統的排水方式已經不適應時代的發展。同 層排水作為一種新穎的排

建筑給排水行業通常把同層排水看作一門新技術,視其為改進隔層排水的良方。文章分析了同層排水和隔層排水的問題及優勢,對兩種排水方式進行了比較,得出了同層排水與隔層排水各有優缺點的結論,在實際應用中應將兩種排水方式結合起來,完善排水系統。

hz.oceano.com.cn 同層排水什么意思： 同層排水，又稱“同層安裝”，是指在同樓層內平面施工敷設使得 污水及廢棄物的排放達到或超過同類和其他排水方式，順利進入排水總 管(主排污立管)，一旦發生需要疏通清理的情況，在本層套內就能解決 問題的排水方式。排水橫支管布置在排水層或室外，器具排水管不穿樓 層的排水方式稱為同層排水。 同層排水的優點： hz.oceano.com.cn 1、房屋產權明晰：衛生間排水管路系統布置在本層(套)業主家中， 管道檢修可在本(家中)內進行，不干擾下層住戶。 2、衛生器具的布置不受限制：因為樓板上沒有衛生器具的排水管道 預留孔，用戶可自由布置衛生器具的位置，滿足衛生潔具個性化的要求， 開發商可提供衛生間多樣化的布置格局，提高了房屋的品位。 3、排水噪音小：排水管布置在樓板上，被回填墊層覆蓋后有較好的 隔音效果，從而排水噪音大大減小

同層排水 建筑排水系統中，器具排水管和排水橫支管不穿越本層結構樓板到下 層空間，且與衛生器具同層敷設并接入排水立管的排水方式。 優點 相對于傳統的隔層排水處理方式，同層排水方案最根本的理念改 變是通過本層內的管道合理布局，徹底擺脫了相鄰樓層間的束縛，避 免了由于排水橫管侵占下層空間而造成的一系列麻煩和隱患，包括產 權不明晰、噪音干擾、滲漏隱患、空間局限等，同時采用壁掛式衛生 器具，地面上不再有任何衛生死角，清潔打掃變得格外方便。同層排 水是衛生間排水系統中的一個新穎技術，排水管道在本層內敷設，采 用了一個共用的水封管配件代替諸多的p彎、s彎，整體結構合理， 所以不易發生堵塞，而且容易清理、疏通，用戶可以根據自己的愛好 和意愿，個性化的布置衛生間潔具的位置。 其優點是：1、房屋產權明晰：衛生間排水管路系統布置在本層 （套）業主家中，管道檢修可在本（家中）內進行，不干擾下層住戶。

同層排水介紹.

同層排水工藝 同層排水方案最根本的理念改變是通過本層內的管道合理布局，徹底擺脫了 相鄰樓層間的束縛，避免了由于排水橫管侵占下層空間而造成的一系列麻煩和隱 患，包括產權不明晰、噪音干擾、滲漏隱患、空間局限等，然而不少項目在應用 同層排水技術過程中出現較多問題，導致同層排水技術達不到預期要求，甚至留 下不少質量隱患， 01 一.同層排水工藝篇 ①初識同層排水 ②同層排水工藝對比 ③同層排水安裝流程 ④同層排水施工流程詳解 ?管件預埋固定 ?混凝土澆筑 ?結構閉水實驗 ?沉箱清理找平 ?沉箱防水施工 ?立管安裝 雙立管衛生間安裝示例詳圖 衛生間立管安裝示例詳圖 ?沉箱二次閉水試驗 ?管井砌筑 統一做法：做好沉箱防水后再砌管井，并在管井下方做一道過梁將管井正面全部 打開，作為檢修口 砌筑衛生間隔墻過程中管道井位置需預留“馬牙槎”；并進行衛生間防水施工 彈設管道井砌筑控制

1 模塊化同層排水系統 與其它同層排水系統的比較 一、非模塊化同層排水系統的常見種類及優缺點 1、吉博力同層排水系統 吉博力同層排水系統依托于隱蔽式衛浴安裝理念，在選定衛生器具安 裝位置后，通過另砌一道假墻，將所有排水橫管、座便器水箱、衛生器具 安裝支架等一并納入其中，管道沿墻而走，在樓層內的同一位置集中接入 本層的排水立管。 優勢：隱蔽式安裝系統，視覺整潔美觀、無衛生死角等。 缺陷：一是施工難度大、二是衛浴選擇具有很大的局限性、三是砌一 道假墻無疑要占用室內相應的空間。 2 2、管件式同層排水系統 管件式同層排水系統，采用管材與管件連接，組成戶內排水系統,用 一個共用的水封管配件代替原系統的p彎、s彎，使排水管道在本層內完 成敷設。 優勢：一是施工便利，二是造價低廉，三是容易清通。 缺陷：（1）管件式同層排水系統因為在一定的降板空間層內無法完成 p彎與s彎水封的安裝，

1 住宅排水管道同層布置 作者：徐士俊 摘要：本文通過同層排水的發展要求，闡述了同層排水系統的種類，分析幾種不同的 排水管道同層布置方式，認為不降板同層排水是發展趨勢。 關鍵詞：降板不降板地漏同層排水 1，引言 住宅排水管道同層布置設計（簡稱“同層排水”），該技術在我國最早出現在上世紀九 十年代，因技術及條件限制沒得到很好發展。近年來，隨著大量新型建筑的不斷涌現，建 筑設計理念更加體現以人為本的精神，對住宅的舒適性和個性化的要求也越來越高。傳統 的聯排水技術所造成的諸多不便漸漸被人們重視,而同層排水技術由于具有顯著的優點也 正為人們所接受。《住宅設計規范》（gb50096-1999）6.1.6條規定：住宅的污水排水橫 管宜設在本層套內、《建筑給水排水設計規范》（gb50015-2003-09年版）4.3.8條規定： 住宅衛生間的衛生器具排水管不宜穿越樓

同層排水.ppt

一、什么是同層？同層的政策依據是什么？ 簡單的說就是指同一層或本層。住宅排水管道同層布置設計的依據是： 《住宅設計規范》（gb50096-1999）6.1.6條規定：住宅的污水排水橫 管宜設在本層套內。 《建筑給水排水設計規范》（gb50015-2003）4.3.8條規定：住宅衛生 間的衛生器具排水管不宜穿越樓板進入他戶。 《健康住宅建設技術要點》（2004年版）2.7.4條規定：排水支管應 以本戶為界。 以上條文用語中有的用“宜”，有的是用“應”。但都表達了同一個 概念，住宅衛生間排水設計要采用同層排水。 國家標準圖集《住宅廚、衛給排水管道安裝》03ss408也針對同層排水 做出了一些標準設計。江蘇省建設廳蘇建科〔2006〕510號文件將ttc同層 排水系統批準為江蘇省工程建設標準設計圖集 二、什么叫同層排水？同層排水有何優點？ 同層排水是指衛生間內衛生器具排

同層排水 同層排水，是指衛生間內衛生器具的排水管(包括排污橫管和排水支管)不穿越本層樓板進入 下層空間，而是與衛生器具同層敷設，在本層套內接入排水立管的建筑排水系統。 什么是同層？同層的政策依據是什么？ 簡單的說就是指同一層或本層。住宅排水管道同層布置設計的依據是： 《住宅設計規范》（gb50096-1999）6.1.6條規定：住宅的污水排水橫 管宜設在本層套內。 《建筑給水排水設計規范》（gb50015-2003）4.3.8條規定：住宅衛生 間的衛生器具排水管不宜穿越樓板進入他戶。 《健康住宅建設技術要點》（2004年版）2.7.4條規定：排水支管應 以本戶為界。 以上條文用語中有的用“宜”，有的是用“應”。但都表達了同一個 概念，住宅衛生間排水設計要采用同層排水。 國家標準圖集《住宅廚、衛給排水管道安裝》03ss408也針對同層排水 做出了一些標準設計。江蘇省建設

摘要:基于我國人民的生活習慣,我國住宅的同層排水設計中一般仍然保留衛生間的地漏。在 不同的同層排水技術中,地漏的設置方案也不同。不降板的墻體隱蔽式同層排水技術由于比 傳統的降板式具有更多優點而被越來越多的人所接受,但其地漏的設置問題一直是困擾設計 人員和生產同層排水配件廠家的一個核心問題。許多人都在為研究新的地漏布置方案和研 制新型地漏而努力,但遺憾的是到目前為止還沒有一個理想的解決辦法。可以說,地漏問題是 同層排水技術的一個瓶頸。 關鍵詞:同層排水;地漏 1同層排水技術的在我國的現狀 同層排水技術雖然出現的較早,但只是在近幾年才得到快速發展。由于商品房的出現和 國外先進技術的引進,為加強住宅的私密性,方便排水橫支管的維護和檢修,近年來同層排水 技術在我國發展很快,引起了建筑給排水專業人員的廣泛關注。同層排水的特點是衛生器具 的排水支管敷設在本層地板以上

同層排水的應用探討 【摘要】同層排水在建筑室內排水領域是個嶄新的技術。它具有 使用、安裝、維修、裝修和改造方面的優越性，有效的提高了排水系 統的衛生安全條件，解決了衛生間排水對環境衛生的影響，很好的滿 足了酒店、賓館、中高檔住宅等現代化建筑對環境、衛生、噪音等方 面的高要求。洛陽安泰華庭住宅小區項目也采用了這種排水形式。希 望通過對本工程同層排水的應用探討，能為奮斗在建筑給排水前沿的 同仁們起到參考、借鑒的作用，在今后的施工中更好的發揮同層排水 的優越性，把其廣泛的推廣出去。 一、工程概況 安泰華庭住宅小區建筑總面積36000m2，1#樓建筑層數為地下一 層地上十六層，2#樓建筑層數為地上十一層，2#樓建筑層數為地上八 層，本工程排水體制全部采用同層排水。 二、同層排水工作原理及特點 1、工作原理 衛生器具的排水管（包括排污橫管和排水支管）不穿越本層樓板 進入下層空間

免除鄰里裝修、維修煩惱,塑造個性化空間,努力推進同層排水新技術,鑄就高品質舒適的生活。

簡析同層排水和隔層排水 作者：鄒義珍 作者單位：南京工程高等職業學校,江蘇,南京,211135 刊名：中國高新技術企業 英文刊名：chinahightechnologyenterprises 年，卷(期)：2009，""(10) 被引用次數：0次 參考文獻(8條) 1.韓紅兵同層排水技術淺析[期刊論文]-安徽建筑2006(05) 2.fjgong關于芝蘭新城廚衛的同層排水技術2004 3.文東小土豆文化城技術講解之四:同層排水技術2007 4.姜文源同層排水技術[期刊論文]-中國住宅設施2005(11) 5.鮑劍同層排水技術的特點與分類[期刊論文]-安徽建筑2007(04) 6.湯志文談高層建筑同層排水技術2008(03) 7.殷洪濤淺議同層排水技術2007(09) 8.李楊同層排水技術探討[期刊論文]-安徽水利水電

gb50015-2003關于排水管道布置的要求4。3。8講住宅衛生間的衛生器具排水 管不宜穿越樓板進入他戶。條文解釋里只提供了兩種方案參考，一是不設地漏， 二是降板。實際工程中還有其他辦法嗎？ 住宅的污水排水橫管做為收集污水井將其排出的管道，自然是位于室內的最 低處。因此。要做到排水管在同層內(當然也有例外，例如下述第6種做法)，做 法一般有: (1)排水管數設在廚房、衛生間地面上;(2)排水管暗埋在結構層或建筑墊層中;(3) 敷設在廚衛地面樓板下沉空間內；(4)排水橫管設在戶外;(5)排水橫管設在專門設 置的假墻內；(6)使用強排提升潔具、污水處理提升器。據小編了解目前最常用 的還是第三種，也就是常說的“沉箱”。 讓我們一起來看看這6種同層排水的方式：1、排水管數設在廚房、衛生間 地面上 排水管敷設在地面上的做法在廚房排水設計中較多采用。一方面:現代住宅

異層排水和同層排水作為室內排水常用的兩種方式,具有其各自的優點和缺點。對比這兩種排水方式的不同,針對其各自的特點加以改造,將會使室內排水達到更好的效果。

給排水產品-同層排水系統-采購要點 選用要點 1、管材管件的選擇 排水管材宜采用聚乙烯管，接口采用對口焊接，以改善水力工況，減少水流噪聲和節省空間尺寸。排水管 管件應與管材相配套，不同管徑連接時應采用有跌落的變徑接頭，并充分強調存水彎的作用，保證存水彎 水封深度。 2、衛生器具的選擇 同層排水系統應能與任何品牌的衛生器具配套，但座便器應采用掛壁式座便器。其沖洗水箱應采用隱蔽式 水箱。為減小墻體的厚度，沖洗水箱應采用扁薄形或超薄型隱蔽式水箱，隱蔽式水箱應采用吹塑成型工藝 生產。在沖洗水箱前端應填充泡沫塑料墊片，以有效防止墻面結露。按照我國現行政策，坐式大便器應采 用節水型，沖洗水箱的沖洗水量應小于等于6l，用兩檔沖洗。 3、隱蔽式支架的選擇 同層排水系統的隱蔽式支架應為輕鋼結構，隱蔽式支架按固定方式不同，可分為與墻體固定、與樓板固定 和與地面固定三種，支架可與原墻體連成一體，也可

同層排水技術介紹

同層排水技術，先進的確先進，可是麻煩也不少-----配套潔具少，價格高，施 工技術難度大，使用維修復雜，真是讓人歡喜讓人憂。同層排水技術在我國應用日 益廣泛，預計同層排水技術將成為排水管道敷設方式的主流。本文就同層排水三種 類型最具代表性的隱蔽式安裝系統作一扼要介紹。 同層排水隱蔽式安裝系統排水集水器降板杜菲斯隱蔽式水箱隱蔽式支架掛壁式衛生 器具 一、同層排水技術在我國的應用 同層排水技術在我國應用廣泛，記得1964年我們在首都機場候機樓擴建工程的配 套工程中就曾采用過同層排水技術。當時的初衷是：排水橫管在樓板下敷設，每當 春季空氣濕度大時，存水彎處的管外壁會結露，凝結水下滴在大便器位置，給人以 污水管道漏水的錯覺，十分討厭。當時沿用的解決辦法是在存水彎下方懸掛排水槽， 將凝結水引向別處，但這種簡易辦法影響觀瞻，有識之士有鑒于此，開始研制中國 方式的同層排水技術。

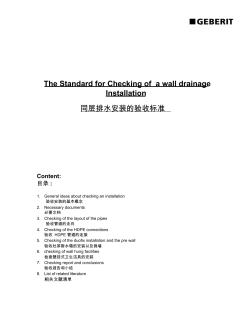

thestandardforcheckingofawalldrainage installation 同層排水安裝的驗收標準 content: 目錄: 1.generalideasaboutcheckinganinstallation 驗收安裝的基本概念 2.necessarydocuments 必要文檔 3.checkingofthelayoutofthepipes 驗收管道的走向 4.checkingofthehdpeconnections 驗收hdpe管道的連接 5.checkingoftheduofixinstallationandtheprewall 驗收杜菲斯水箱的安裝以及假墻 6.checkingofwallhungfacilities 檢查壁掛式衛生潔具的安裝 7.
