2.1、線槽敷設部分 2.1.1線槽鋪設前要進行現場勘查制定出線槽走向和使用規格，各規格線槽 可容納線纜數量如下： 線槽型號超五類可容納條數六類可容納條數 50*25線槽86 60*22線槽1512 60*40線槽2825 80*50線槽3835 100*40線槽4036 100*60線槽6055 150*50線槽8075 2.1.2走廊水平線槽部分要拉水平線，沿水平線釘線槽，線槽沿走廊最低的 梁下直線為基準，也可沿上方墻角直角包梁進行鋪設；線槽安裝位置應符合 施工圖規定，左右偏差視環境而定，最大不應超過20mm； 2.1.3垂直線槽應與地面保持垂直，并無傾斜現象，垂直度偏差不應超過3mm； 2.1.4工作區線槽垂直部分要沿墻角引下，水平部分沿踢腳線上方鋪設，如 沒有踢腳線要與用戶進行協商確定； 2.1.5線槽黑色商標不要露在外

弱電施工工藝 在施工全過程中嚴格按照工程質量檢驗評定標準逐項檢查操作質 量，在工程完工后，對施工質量進行評定，并備好質量保證資料，保 證交付使用的工程達到設計要求和滿足使用功能。 一、電氣線路敷設 a．一般規定 1．電纜（線）敷設前，做外觀及導通檢查，并用直流500v兆歐表測 量絕緣電阻，其電阻不小于5mω；當有特殊規定時，應符合其規定。 2．線路按最短途徑集中敷設，橫平豎直、整齊美觀、不宜交叉。 3．線路不應敷設在易受機械損傷、有腐蝕性介質排放、潮濕以及有 強磁場和強靜電場干擾的區域；必要時采取相應保護或屏蔽措施。 4.當線路周圍溫度超過65℃時，采取隔熱措施；位處有可能引起火 災的火源場所時，加防火措施。 5．線路不宜平行敷設在高溫工藝設備、管道的上方和具有腐蝕性液 體介質的工藝設備、管道的下方。 6．線路與絕熱的工藝設備，管道絕熱層表面之間的距離應大于200mm， 與其他工

弱電施工工藝 2.1、線槽敷設部分 2.1.1線槽鋪設前要進行現場勘查制定出線槽走向和使用規格，各規格線槽可 容納線纜數量如下: 線槽型號超五類可容納條數六類可容納條數50*25線槽86 60*22線槽1512 60*40線槽2825 80*50線槽3835 100*40線槽4036 100*60線槽6055 150*50線槽8075 2.1.2走廊水平線槽部分要拉水平線，沿水平線釘線槽，線槽沿走廊最低的梁 下直線為基準，也可沿上方墻角直角包梁進行鋪設;線槽安裝位置應符合施工圖規 定，左右偏差視環境而定，最大不應超過20mm; 2.1.3垂直線槽應與地面保持垂直，并無傾斜現象，垂直度偏差不應超過3mm; 2.1.4工作區線槽垂直部分要沿墻角引下，水平部分沿踢腳線上方鋪設，如

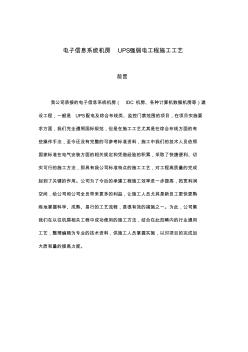

電子信息系統機房ups強弱電工程施工工藝 前言 我公司承接的電子信息系統機房（idc機房、各種計算機數據機房等）建 設工程，一般是ups配電及綜合布線類、監控門禁范圍的項目，在項目實施要 求方面，我們完全遵照國標規范，但是在施工工藝尤其是在綜合布線方面的有 些操作手法，至今還沒有完整的可參考標準資料，施工中我們的技術人員依照 國家標準在電氣安裝方面的相關規定和憑借經驗的積累，采取了快捷便利、切 實可行的施工方法，即具有我公司標準特點的施工工藝，對工程高質量的完成 起到了關鍵的作用。公司為了今后的承建工程施工效率進一步提高，拓寬利潤 空間，給公司和公司全員帶來更多的利益，讓施工人員尤其是新員工更快更熟 練地掌握科學、成熟、易行的工藝流程，是很有效的措施之一。為此，公司集 我們在以往機房相關工程中成功使用的施工方法，結合在此范疇內的行業通用 工藝，整理編輯為專業的技術資料，供施工人員

弱電施工工藝及流程 目錄 弱電施工工藝 1.綜合管路系統 管槽線纜施工是整體施工的基礎。它直接影響到整體的工程進度和工程質量。本文主要 是針對線管施工和橋架安裝兩個方面論述，施工過程中的技術難點和重點。 1.1.線管施工的技術重點 垂直敷設的線槽必須按底架安裝，水平部分用支架固定。固定支點之間的距離要根據線 槽具體的負載量在至2米之間。在進入接線盒、箱柜、轉彎和變形縫兩端及丁字接頭不大于 米。線槽固定支點間距離偏差小于50毫米。底板離終點50mm處均應固定。 1)不同電壓、不同回路、不同頻率的強電線應分槽敷設，或加隔離板放在同一槽內。 2)線槽與各種模塊底座連接時，底座應壓住槽板頭。 3)線槽螺桿高出螺母的長度少于5毫米。 4)線槽兩個固定點之間的接口只允許有一個，所有接口跨接處均裝上接地銅線或片， 每層保證可靠的重復接地。 5)線槽交叉、轉彎、丁字連接要

1 弱電施工工藝及流程 2 目錄 1.綜合管路系統............................................................................................................................................................6 1.1.線管施工的技術重點........................................................................................................................................6 1.2.橋架安裝的重點............................................

1 弱電施工工藝及流程指導文件 2 目錄 1.綜合管路系統............................................................................................................................................................6 1.1.線管施工的技術重點........................................................................................................................................6 1.2.橋架安裝的重點........................................

弱電布線施工規范與工藝（適用于強電與弱電改造） 一、一般規定 1、本章適用于住宅單相人戶配電箱戶表后的室內強弱電電路布線及電器、燈具 安裝。 2、配電箱戶表后應根據室內用電設備的不同功率分別配線供電；大功率家電設 備應獨立配線安裝插座。 3、配線時，相線與零線的顏色應不同；同一住宅相線（l）顏色應統一，零 線（n）宜用藍色，保護線（pe）必須用黃綠雙色線。 4、導線間和導線對地間電阻必須大于0.5mω。 5、各弱電子系統均用星型結構。 6、進線穿線管2~3根從戶外引入家用信息接入箱。出線穿線管從家用信息箱 到各個戶內信息插座。所敷設暗管（穿線管）應采用鋼管或阻 燃硬質聚氯乙烯管（硬質pvc管）。 7、直線管的管徑利用率應為50%~60%，彎管的管徑利用率應為 40%~50%。 8、所布線路上存在局部干擾源，且不能滿足最小凈距離要求時

電子信息系統機房ups強弱電工程施工工藝 前言 我公司承接的電子信息系統機房（idc機房、各種計算機數據機房等）建 設工程，一般是ups配電及綜合布線類、監控門禁范圍的項目，在項目實施要 求方面，我們完全遵照國標規范，但是在施工工藝尤其是在綜合布線方面的有 些操作手法，至今還沒有完整的可參考標準資料，施工中我們的技術人員依照 國家標準在電氣安裝方面的相關規定和憑借經驗的積累，采取了快捷便利、切 實可行的施工方法，即具有我公司標準特點的施工工藝，對工程高質量的完成 起到了關鍵的作用。公司為了今后的承建工程施工效率進一步提高，拓寬利潤 空間，給公司和公司全員帶來更多的利益，讓施工人員尤其是新員工更快更熟 練地掌握科學、成熟、易行的工藝流程，是很有效的措施之一。為此，公司集 我們在以往機房相關工程中成功使用的施工方法，結合在此范疇內的行業通用 工藝，整理編輯為專業的技術資料，供施工人員

弱電配管施工工藝要求

22弱電系統施工工藝

6、弱電（智能建筑）系統施工工藝流程..........................................................................1 6.1綜合布線工程.....................................................................................................1 6.1.1工藝要求：..............................................................................................1 6.2衛星電視系統的安裝............................................................

弱電配管施工工藝要求 1、管子安裝前必須消除管內毛刺和鐵銹并做防銹處理，鋼管內壁要求平滑、不應有扁 曲或節痕，管口要求挫光。電線管的連接必須采用束結連接，焊管采用套管連接，管子需用 鋼鋸切斷，嚴禁用火焰、電焊切割。 2、直線(水平或垂直)敷設電纜管或用戶線管，長度超過30m應加裝過路箱，管路彎曲 敷設兩次也應加裝過路箱，以方便穿線施工。過路箱應設置在建筑物內的公共部分，宜為底 邊距地0.3～0.4米或距頂0.3米。 3、暗配管管路宜沿最短的路由敷設，盡量減少彎曲。在相鄰拉線盒之間，嚴禁“s”彎或 “u”彎。進入墻體或凝泥土構件內的暗配管，其表面保護層不應小于15mm. 4、埋于地下的電線管道不宜穿過設備基礎，在穿過建筑物基礎時應加保護套管，管子 在穿過伸縮縫或沉降縫時，應裝接線盒，金屬軟管等補償裝置，并做好接地柔性跨接。 5、電管的彎頭應用符合要

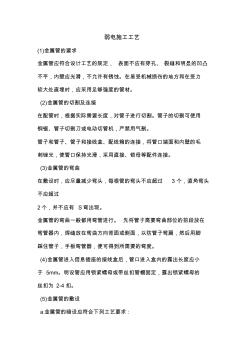

弱電施工工藝 (1)金屬管的要求 金屬管應符合設計工藝的規定，表面不應有穿孔、裂縫和明顯的凹凸 不平，內壁應光滑，不允許有銹蝕。在易受機械損傷的地方和在受力 較大處直埋時，應采用足夠強度的管材。 (2)金屬管的切割及連接 在配管時，根據實際需要長度，對管子進行切割。管子的切割可使用 鋼鋸、管子切割刀或電動切管機，嚴禁用氣割。 管子和管子、管子和接線盒、配線箱的連接，將管口端面和內壁的毛 刺銼光，使管口保持光滑，采用直接、鎖母等配件連接。 (3)金屬管的彎曲 在敷設時，應盡量減少彎頭，每根管的彎頭不應超過3個，直角彎頭 不應超過 2個，并不應有s彎出現。 金屬管的彎曲一般都用彎管進行。先將管子需要彎曲部位的前段放在 彎管器內，焊縫放在彎曲方向背面或側面，以防管子彎扁，然后用腳 踩住管子，手板彎管器，便可得到所需要的彎度。 (4)金屬管進入信息插座的接線盒后，管口進入盒內的露出長度

弱電施工工藝 (1)金屬管的要求 金屬管應符合設計工藝的規定，表面不應有穿孔、裂縫和明顯的凹凸 不平，內壁應光滑，不允許有銹蝕。在易受機械損傷的地方和在受力 較大處直埋時，應采用足夠強度的管材。 (2)金屬管的切割及連接 在配管時，根據實際需要長度，對管子進行切割。管子的切割可使用 鋼鋸、管子切割刀或電動切管機，嚴禁用氣割。 管子和管子、管子和接線盒、配線箱的連接，將管口端面和內壁的毛 刺銼光，使管口保持光滑，采用直接、鎖母等配件連接。 (3)金屬管的彎曲 在敷設時，應盡量減少彎頭，每根管的彎頭不應超過3個，直角彎頭 不應超過 2個，并不應有s彎出現。 金屬管的彎曲一般都用彎管進行。先將管子需要彎曲部位的前段放在 彎管器內，焊縫放在彎曲方向背面或側面，以防管子彎扁，然后用腳 踩住管子，手板彎管器，便可得到所需要的彎度。 (4)金屬管進入信息插座的接線盒后，管口進入盒內的露出長度

一）、施工流程 施工過程可分為四個階段：即施工準備、施工階段、調試開通和竣工驗收階段。 結合本公司的實際情況，制定本流程。 一．施工準備 1．學習掌握相關的規范和標準 嚴格遵守建筑弱電安裝工程施工及驗收規范和所在地區的安裝工藝標準及當地 有關部門的各項規定。本項目應遵守的規定主要有： 《有線電視系統工程技術規范》（gbj50200-94） 《通信光纜的一般要求》（gb/t7427-87） 《民用閉路監視電視系統工程技術規范》（gb50116-92） 《建筑及建筑群綜合布線系統工程設計規范》（cecs72-95） 《商用建筑線纜標準》（eai/tia-568a） 2．熟悉和審查圖紙 熟悉和審查圖紙包括學習圖紙，了解圖紙設計意圖，掌握設計內容和技術條件， 會審圖紙后形成紀要，由設計、建設、施工三方共同簽字，作為施工圖的補充技 術文件。核對土建與安裝圖紙之間有無矛盾和錯誤，明確各專

弱電配管施工工藝要求 1、管子安裝前必須消除管內毛刺和鐵銹并做防銹處理，鋼管內壁要求平滑、不應有扁 曲或節痕，管口要求挫光。電線管的連接必須采用束結連接，焊管采用套管連接，管子需用 鋼鋸切斷，嚴禁用火焰、電焊切割。 2、直線(水平或垂直)敷設電纜管或用戶線管，長度超過30m應加裝過路箱，管路彎曲 敷設兩次也應加裝過路箱，以方便穿線施工。過路箱應設置在建筑物內的公共部分，宜為底 邊距地0.3～0.4米或距頂0.3米。 3、暗配管管路宜沿最短的路由敷設，盡量減少彎曲。在相鄰拉線盒之間，嚴禁“s”彎或 “u”彎。進入墻體或凝泥土構件內的暗配管，其表面保護層不應小于15mm. 4、埋于地下的電線管道不宜穿過設備基礎，在穿過建筑物基礎時應加保護套管，管子 在穿過伸縮縫或沉降縫時，應裝接線盒，金屬軟管等補償裝置，并做好接地柔性跨接。 5、電管的彎頭應用符合要

目錄 第1章施工組織設計總體設想、針對本工程方案及施工段劃分 1.1工程概況 1.2項目管理班子配備 1.3針對本工程方案 1.3.1施工組織管理 1.3.2工程管理目標 1.3.3施工現場要求 1.4施工時間安排 1.4.1確保工期的技術組織措施 1.5系統測試、驗收及竣工資料 1.6施工配合及施工段劃分 第2章勞動力計劃、主要設備材料、構件的用量計劃及民工工資支付保證措 施 2.1勞動力安排計劃 2.2要設備材料、構件的用量計劃 2.3民工工資支付保證措施 第3章施工進度計劃及各階段進度的保證措施 3.1施工進度計劃說明 3.2項目進度計劃的安排 3.3施工進度計劃的管理 3.4項目施工進度保證措施 第4章施工現場平面布置和臨時設施、臨時道路布置 4.1施工組織管理 4.1.1組織機構 4.1.2組織職能設置 4.2項目的質量

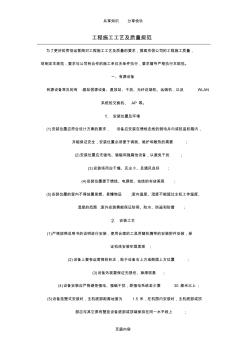

共享知識分享快樂 頁眉內容 工程施工工藝及質量規范 為了更好的貫徹運營商對工程施工工藝及質量的要求，提高京信公司的工程施工質量， 現制定本規范，要求與公司有合作的施工單位無條件執行，要求督導嚴格執行本規范。 一、有源設備 有源設備常見的有:基站信源設備、直放站、干放、光纖近端機、遠端機，以及wlan 系統的交換機、ap等。 1.安裝位置及環境 (1)安裝位置應符合設計方案的要求，設備應安裝在饋線走線的弱電井內或防盜機箱內， 并能保證安全，安裝位置必須便于調測、維護和散熱的需要; (2)安裝位置應無強電、強磁和強腐蝕設備，以避免干擾; (3)安裝場所應干燥、灰塵小、且通風良好; (4)安裝位置便于饋線、電源線、地線的布放美觀; (5)安裝位置的室內不得放置易燃、易爆物品;室內溫度、濕度不能超過主機工作溫度、 濕度的范圍;室外安裝需能保證防雨、防水、防盜和防雷

弱電配管施工工藝要求 1、管子安裝前必須消除管內毛刺和鐵銹并做防銹處理，鋼管內壁要求平滑、不應有扁 曲或節痕，管口要求挫光。電線管的連接必須采用束結連接，焊管采用套管連接，管子需用 鋼鋸切斷，嚴禁用火焰、電焊切割。 2、直線(水平或垂直)敷設電纜管或用戶線管，長度超過30m應加裝過路箱，管路彎曲 敷設兩次也應加裝過路箱，以方便穿線施工。過路箱應設置在建筑物內的公共部分，宜為底 邊距地0.3～0.4米或距頂0.3米。 3、暗配管管路宜沿最短的路由敷設，盡量減少彎曲。在相鄰拉線盒之間，嚴禁“s”彎或 “u”彎。進入墻體或凝泥土構件內的暗配管，其表面保護層不應小于15mm. 4、埋于地下的電線管道不宜穿過設備基礎，在穿過建筑物基礎時應加保護套管，管子 在穿過伸縮縫或沉降縫時，應裝接線盒，金屬軟管等補償裝置，并做好接地柔性跨接。 5、電管的彎頭應用符合要

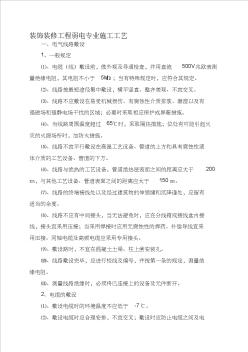

裝飾裝修工程弱電專業施工工藝 一、電氣線路敷設 1、一般規定 ⑴、電纜（線）敷設前，做外觀及導通檢查，并用直流500v兆歐表測 量絕緣電阻，其電阻不小于5mω；當有特殊規定時，應符合其規定。 ⑵、線路按最短途徑集中敷設，橫平豎直、整齊美觀、不宜交叉。

工程項目施工工藝 施工工藝: 在施工全過程中嚴格按照工程質量檢驗評定標準逐項檢查操作質量，在工程完工后，對施工質 量進行評定，并備好質量保證資料，保證交付使用的工程達到設計要求和滿足使用功能 一、電氣線路敷設 a．一般規定 1．電纜（線）敷設前，做外觀及導通檢查，并用直流500v兆歐表測量絕緣電阻，其電阻不小 于5mω；當有特殊規定時，應符合其規定 2．線路按最短途徑集中敷設，橫平豎直、整齊美觀、不宜交叉 3．線路不應敷設在易受機械損傷、有腐蝕性介質排放、潮濕以及有強磁場和強靜電場干擾的區 域；必要時采取相應保護或屏蔽措施 4。當線路周圍溫度超過65℃時，采取隔熱措施；位處有可能引起火災的火源場所時，加防火措 施 5．線路不宜平行敷設在高溫工藝設備、管道的上方和具有腐蝕性液體介質的工藝設備、管道的 下方 6．線路與絕熱的工藝設備，管道絕熱層表面之間的距離應大于200mm，與
