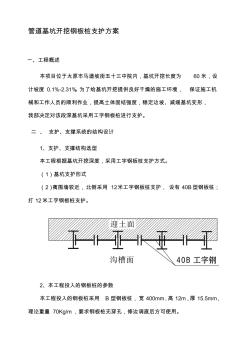

管道基坑開挖鋼板樁支護方案 一、工程概述 本項目位于太原市馬道坡街五十三中院內,基坑開挖長度為 60米,設 計坡度 0.1%-2.31%。為了給基坑開挖提供良好干燥的施工壞境, 保證施工機 械和工作人員的順利作業,提高土體固結強度,穩定邊坡、減緩基坑變形, 我部決定對該段深基坑采用工字鋼板樁進行支護。 二 、 支護、支撐系統的結構設計 1、支護、支撐結構選型 本工程根據基坑開挖深度,采用工字鋼板樁支護方式。 (1)基坑支護形式 (2)離圍墻較近,北側采用 12米工字鋼板樁支護, 設有 40B型鋼板樁; 打 12米工字鋼板樁支護。 2、本工程投入的鋼板樁的參數 本工程投入的鋼板樁采用 B型鋼板樁,寬 400mm,高 12m,厚 15.5mm, 理論重量 70Kg/m,要求鋼板樁無穿孔,修邊調直后方可使用。 三、總體施工安排 1、施工前必須探明作業區域的地下所有管線和管路等的位置情況。 2、去
